簡介

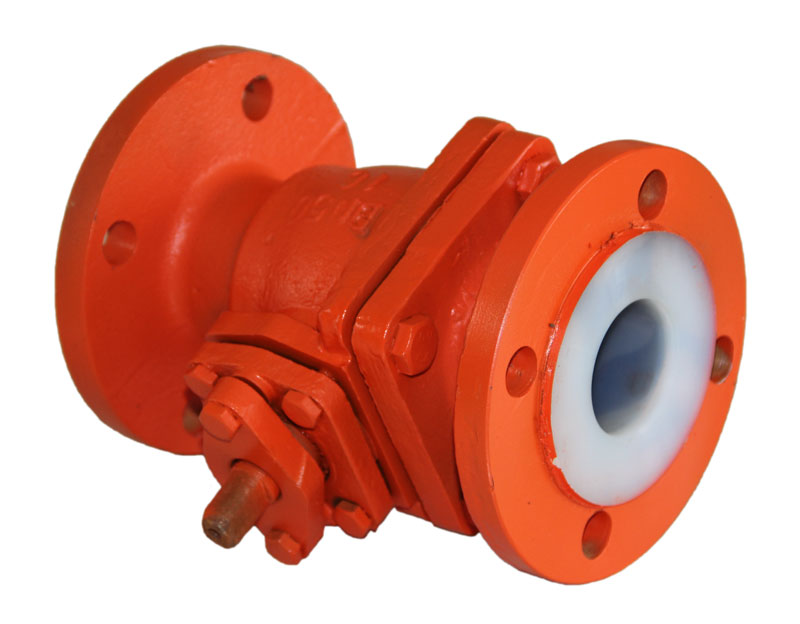

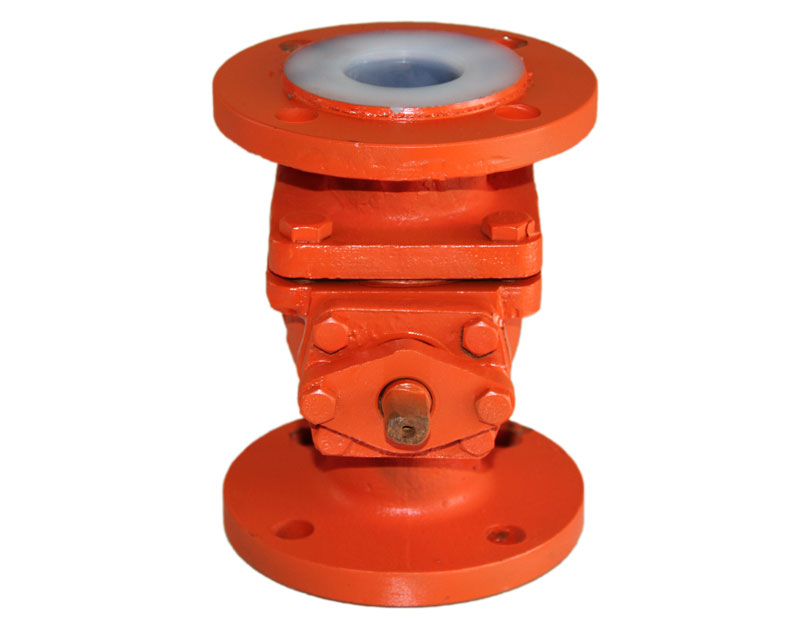

氟塑料襯里球閥系列

球閥基本系列為Q41F46 型，可分為對分（二片）式和三片式兩種結構型式，除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：

1.采用FEP襯里層的球閥，具有極高的化學穩定性，可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質；

2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；

3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性；

4.結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。

產品特點：

1：3毫米以上閥體內襯PFA或FEP，高抗?jié)B透性．楔形槽鎖定的防真空設計，幾乎透明．有質量保證

2：承壓閥體材質可供選擇

3：閥體法蘭密封．既使在最頻繁的熱循環條件下也有效，閥體的密封處有足夠的內襯厚度，迷宮式密封使連接件處的接觸面積擴大化．杯壯及錐壯的結構的閥體能進行適當?shù)淖孕卸ㄎ弧?/p>

4：全通徑球提供與管道相等的高CV值。

5：加強的PTFE閥座為閥球提供了彈性承載，保證密封氣密性。

6：防靜電：由于一體式閥桿與閥體構造及彈性的電勢相等。從而消除了任何靜電積累。

7：一體式的球，閥桿設計。減少替在的閥球和閥桿的失效，無滯后．理想的流量控制。

工作范圍：

工作溫度≤150℃：工作壓力：150LB

應用領域：

針對腐蝕性及危險性介質的切斷及自控閥，用于不銹鋼無法有效抵抗其腐蝕性的場合，替代特殊材料的金屬閥．在要求大流量場合。具有更低的扭矩．減少維修，降低維修成本。

氟塑料襯里球閥相關產品：襯四氟蝶閥  氣動襯氟球閥 電動襯氟球閥

型號意義

例：Q41F-10C-80

Q：球閥類型代號

4：連接型式為法蘭

1：結構型式為浮動直通式

F：襯里材料為氟塑料

10：公稱壓力為1.0MPa

C：閥體材料為碳鋼

80：公稱通徑為80mm

其他信息

球閥90度開啟時CV值

球閥扭矩表

結構圖

連接尺寸及重量
