襯氟蝶閥（對夾式）

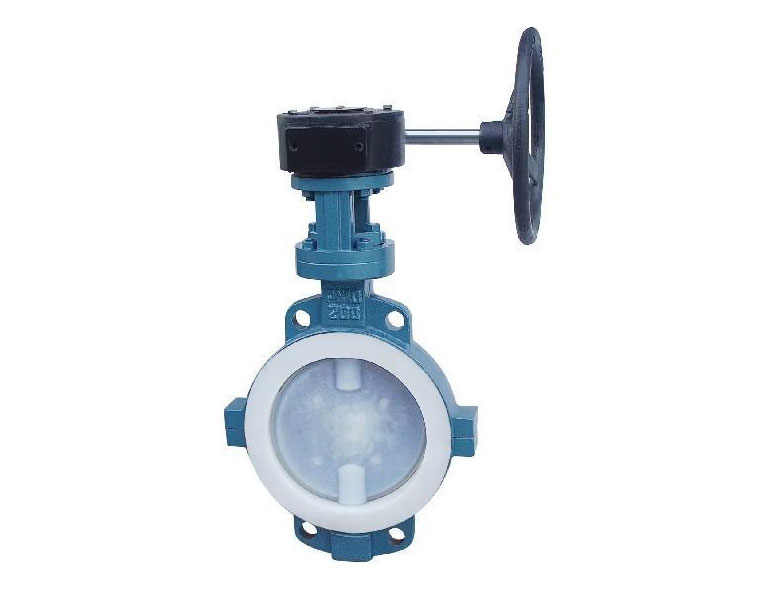

http://m.chutian11.com/uploadfiles/211.149.195.244/webid348/source/201608/147027114736.jpg

聯系我們 :
固話：0523-87481899
手機：13852635959
分享到：
立即訂購+

襯氟蝶閥產品簡介

一、襯氟蝶閥概述

襯氟蝶閥是采用閥桿一起轉動的蝶板做啟閉件，用以實現閥門的開啟、關閉與調節。襯四氟蝶閥是襯氟蝶閥其中的一種，襯里蝶閥閥體采用分體式組合。便于裝配和密封調節，閥門工作時只有全氟塑料閥座與襯氟塑料蝶板與介質接觸。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，完全達到介質的零泄漏，該閥門體積小、重量輕、結構緊湊、開關迅速、外形美觀、工藝合理、性能可靠、操作輕便，使用壽命長。
該閥門可承受除熔融堿金屬和元素氟以外的任何腐蝕性介質，是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電、環保等系統的氣體、液體、半流體的管路和容器上做快速切斷和調節設備使用的理想產品。

襯里材料：PTFE、FEP、PFA、GXPO等。
連接形式：對夾式、法蘭式、凸耳式連接。
驅動方式：手動、蝸輪、電動、氣動、液動。

二、襯氟蝶閥產品特性

高耐腐蝕性·耐久性

特氟隆(PTFE·PFA)所具有的高耐腐蝕性和防止流體附著的性質最適合于強酸、天然氣、食品等的流體。并且防止流體滯留的獨特內部構造．更加確保了制品的耐久性和清潔。采用新方式的閥體封條閥門本體安裝備份橡膠，因橡膠的壓縮反力，使閥板的外圍被閥體反彈墊所包覆。并且，為了提高密封性，閥體中心部向內側稍微隆起。閥板緊密地被封住．使其具有良好的密封性。

高耐熱性·耐壓性能抵抗惡劣的環境

150℃、1 0MPa的條件下．密封性保持不變并且能維持操作性．即使是惡劣的環境也能使用。

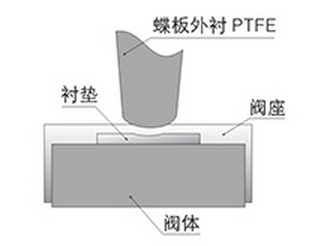

防止液體滲漏的三重封條結構

1次是閥板和閥座間過盈實現密封：2次封條是0形圈：3次是錐度的壓力而產生的密封。三重的密封結構完全阻止了介質的滲漏。

襯氟蝶閥其他信息

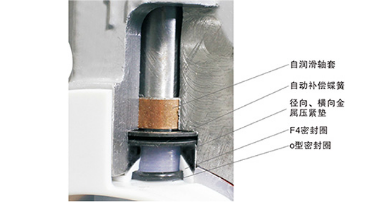

結構特點：

技術性能規范：

設計標準		HG/T 3704，GB/T 12238		API 608
結構長度		HG/T 3704，GB/T 12221		ASMEB 16.10
法蘭形式尺寸		HG/T 20592，GB/T 9119		ASMEB 16.5，JISB2220
檢驗與試驗		GB/T 13927，JB/T 9092		API 598
公稱壓力（MPa）		1	1.6	150Lb
實驗壓力（MPa）	殼體試壓	1.5	1.5	1.5
	高圧密封	1.1	1.1	1.1
	低壓密封	0.6	0.6	0.6
適用溫度（℃）		PTFE：30-180 PFA：30-200 FEP：30-150 GXPO：10-80
適用介質		鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質

注：襯氟閥門殼體試壓和密封按照上表測試，測試標準僅供參考通用閥門標準。高壓力特殊情況協商處理。

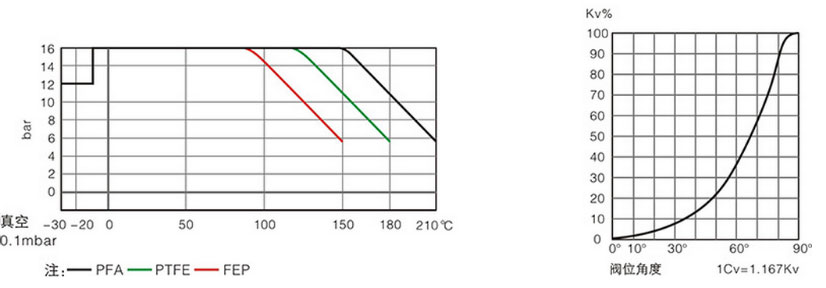

壓力溫度曲線：

90度開CV值表：

（mm）	CV
50	210
65	210
80	410
100	710
125	1150
150	1750
200	3550
250	5100
300	8870
350	9200
400	14500
450	20100
500	22000
600	31000
700	39500
800	51750
900	63600

襯氟蝶閥結構圖

連接尺寸表

HG/T 20592(單位：mm)

DN	NPS	L1	PN1.0MPa		PN1.6MPa		D2	H1	H2	A
DN	NPS	對夾	D1	Z-d	D1	Z-d	D2	H1	H2	A
40	1 1/2	40	110	4-18	110	4-18	70	60	90	78
50	2	43	125	4-18	125	4-18	90	70	112	96
65	2 1/2	46	145	4-18	145	4-18	110	80	125	112
80	3	46	160	8-18	160	8-18	130	89	135	130
100	4	52	180	8-18	180	8-18	148	105.5	142	150
125	5	56	210	8-18	210	8-18	181	121	165	178
150	6	56	240	8-22	240	8-22	202	145	180	206
200	8	60	295	8-22	295	12-22	263	177	228	260
250	10	68	350	12-22	355	12-26	313	205	278	317
300	12	78	400	12-22	410	12-26	368	235	295	367
350	14	78	460	16-22	470	16-26	415	260	341	466
400	16	102	515	16-26	525	16-30	484	299	390	495
450	18	114	565	20-26	585	20-30	519	320	442	630
500	20	127	620	20-26	650	20-33	569	352.5	470	694

ASNE B16.5/JIS B2220(單位：mm)

DN	NPS	L1	PN1.0MPa		PN1.6MPa		D2	H1	H2	A
DN	NPS	對夾	D1	Z-d	D1	Z-d	D2	H1	H2	A
40	1 1/2	40	98.5	4-16	105	4-19	70	60	90	78
50	2	43	120.5	4-19	120	4-19	90	70	112	96
65	2 1/2	46	139.5	4-19	140	4-19	110	80	125	112
80	3	46	152.5	4-19	150	8-19	130	89	135	130
100	4	52	190.5	8-19	175	8-19	148	105.5	142	150
125	5	56	216	8-22	210	8-23	181	121	165	178
150	6	56	241.5	8-22	240	8-23	202	145	180	206
200	8	60	298.5	8-22	290	12-23	263	177	228	260
250	10	68	362	12-25	355	12-25	313	205	278	317
300	12	78	432	12-25	400	16-25	368	235	295	367
350	14	78	476	12-29	445	16-25	415	260	341	466
400	16	102	540	16-29	510	16-27	484	299	390	495
450	18	114	578	16-32	565	20-27	519	320	442	630
500	20	127	635	20-32	620	20-27	569	352.5	470	694
